Todo sobre su VSX Pocket.

Guía de uso oficial

Todo sobre su VSX Pocket.

Puesta en marcha, ajustes, mantenimiento, resolución de averías. La guía completa de su chorreadora de aerogommage compacta, accesible esté donde esté.

VSX Pocket 01

Seguridad y equipos de protección

Antes de poner en marcha su VSX Pocket, dedique unos minutos a equiparse correctamente. La seguridad también es lo que hace que el trabajo sea cómodo.

Los EPI obligatorios (equipos de protección individual)

• Máscara de protección respiratoria y ocular: la capucha de doble filtro incluida cumple perfectamente su función.
• Mono integral o ropa larga para proteger todo el cuerpo.
• Calzado de seguridad cerrado.
• Guantes resistentes a la abrasión.
• Protección auditiva (tapones para los oídos o cascos antirruido).

Cuándo NO utilizar la máquina

• Si es usted menor de 18 años.
• Si ha consumido alcohol o sustancias que alteren sus reflejos.
• Si hay personas (en particular niños) o animales cerca de la zona de trabajo.
• Sin haber leído este manual completo al menos una vez.

!

Regla absoluta

No dirija nunca el chorro hacia una persona o un animal. La proyección de abrasivo a presión puede causar lesiones graves.

!

Válvula de seguridad

Su máquina está equipada con una válvula tarada a 8 bar. No impida nunca su funcionamiento y no desmonte nunca el depósito ni toque las varillas roscadas de seguridad. Cualquier intervención debe ser realizada por el fabricante.

Lo que se incluye para su seguridad

Máscara de doble filtro

Protege la cara, los ojos y las vías respiratorias durante un uso puntual. Utilícela siempre con una película protectora para evitar que se raye la visera.

Válvula de seguridad

Tarada a 8 bar para evitar cualquier sobrepresión en el depósito.

!

Películas protectoras en la máscara: imprescindibles

No olvide pegar una película protectora (suministradas con su máscara de doble filtro) en la visera antes de cada uso. Sin película, la proyección de abrasivo raya y daña de forma permanente la visera de la máscara.

02

Conexión al compresor

Su VSX Pocket se entrega con su manguera y su racor. Solo tiene que conectarla a su compresor.

i

Importante: racor directo (no regulado)

Conecte su manguera de aire al racor rápido directo de su compresor, y no al racor regulado. La regulación se realiza en la chorreadora mediante el manómetro.

Recomendaciones para la manguera de aire

• Diámetro interior de 10 mm como mínimo, para evitar pérdidas de carga.
• Es preferible una manguera reforzada para una mayor durabilidad.
• A continuación, conecte la manguera al racor rápido de su chorreadora.

03

Los elementos de su VSX Pocket

Familiarícese con los elementos principales de su máquina. Estos números se utilizan en todo el resto del manual.

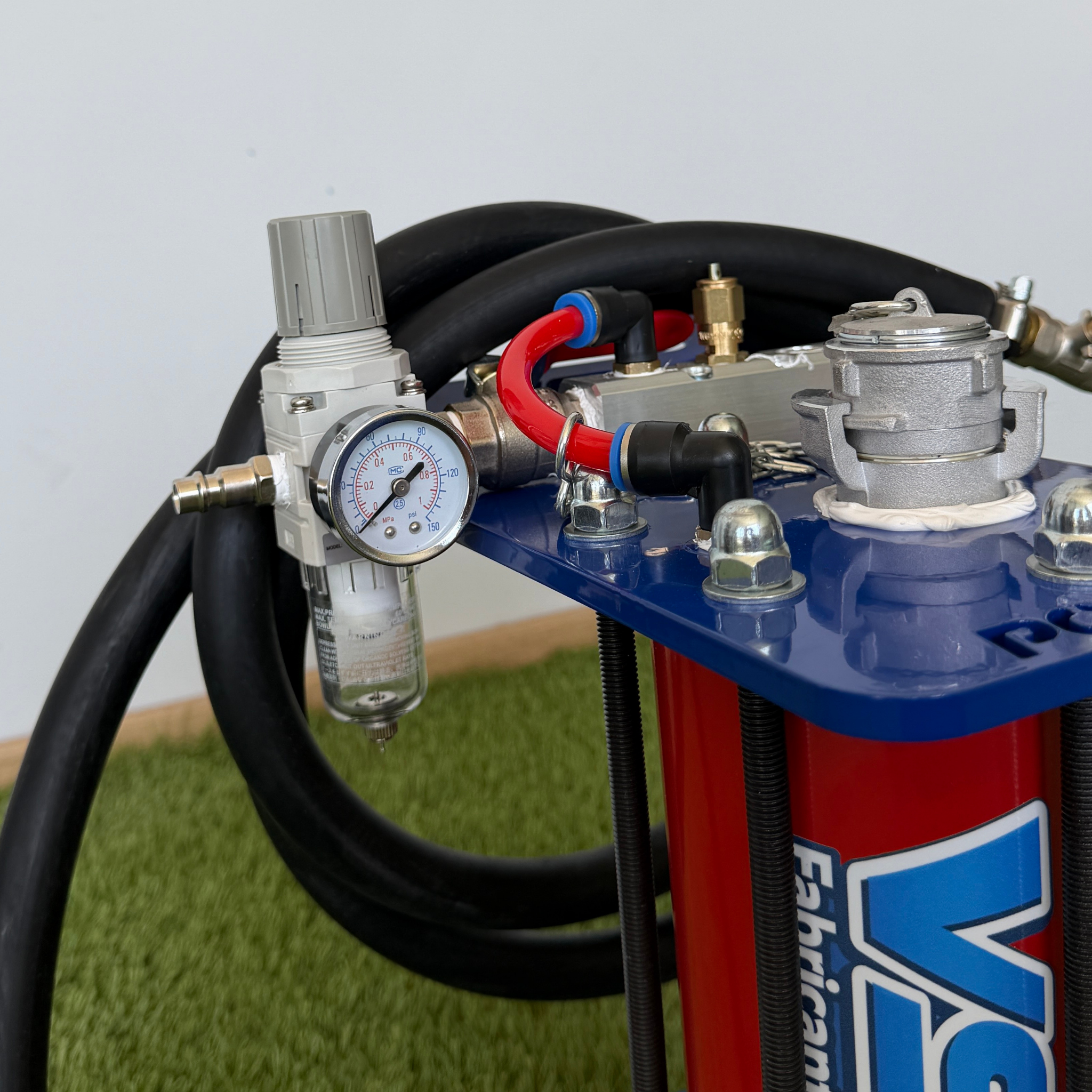

Regulador de presión y válvula general de su VSX Pocket

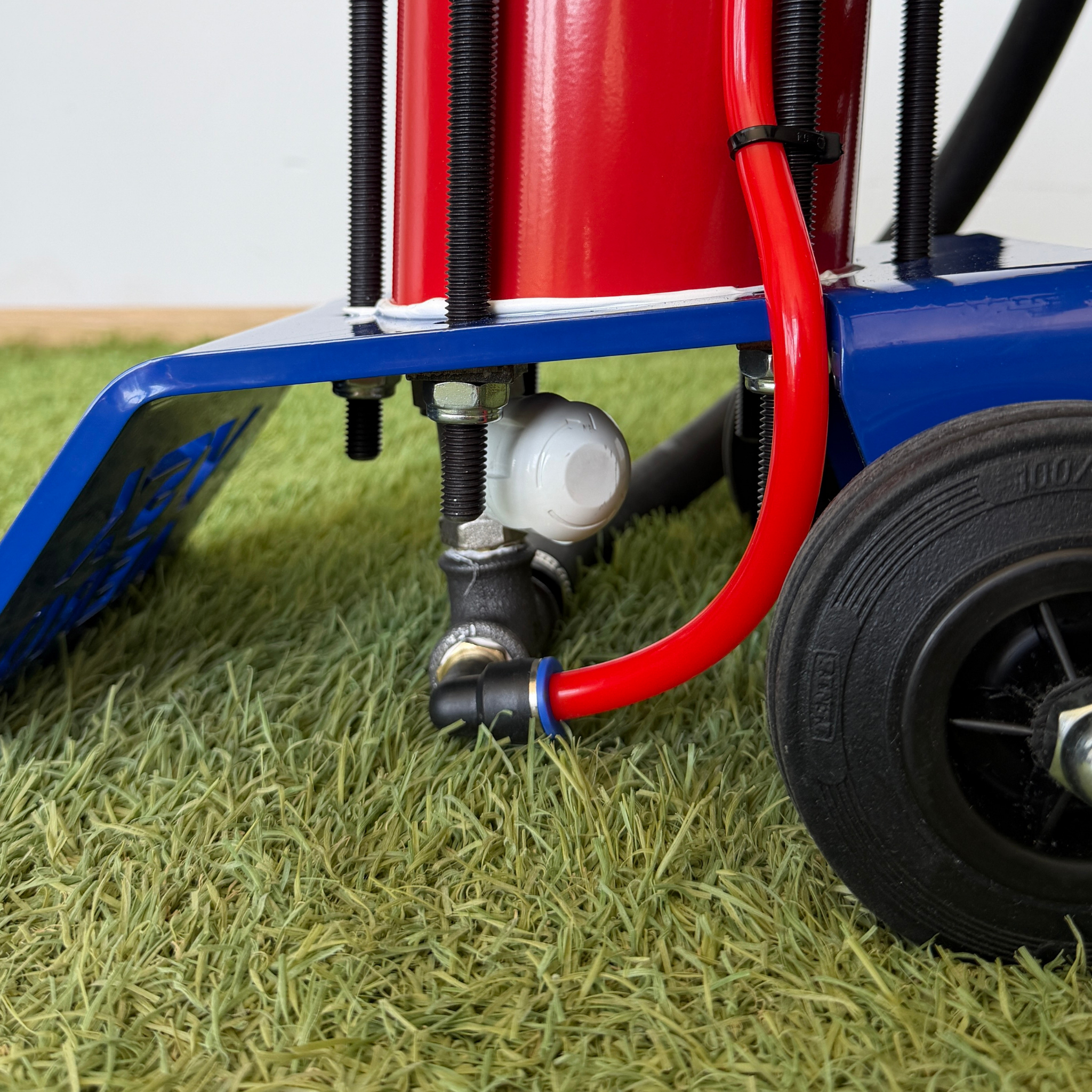

Válvula micrométrica de ajuste del caudal de abrasivo

Los elementos que debe conocer

Válvula general

Abre y corta la alimentación de aire de la máquina. Es la que usted acciona en cada puesta en marcha y parada.

Regulador de presión

Permite ajustar con precisión la presión de trabajo entre 0,5 y 8 bar según el tipo de material que se vaya a tratar.

Tapón de llenado

Abertura en la parte superior del depósito para añadir abrasivo.

Válvula de abrasivo

Válvula micrométrica que regula el caudal de abrasivo. Se abre 1/8 de vuelta cada vez para un ajuste preciso.

04

Puesta en marcha de la máquina

Siga estos sencillos pasos para poner en marcha su chorreadora con total seguridad.

1. Abra la válvula general para alimentar la máquina con aire comprimido.
2. Ajuste la presión en el regulador según el trabajo (entre 0,5 y 8 bar).
3. Una vez que el flujo de aire sea constante a la presión deseada, abra progresivamente la válvula de ajuste del abrasivo (1/8 de vuelta cada vez).

i

Consejo de profesional

Antes de cada trabajo, haga siempre una prueba en una pequeña superficie oculta para ajustar los parámetros y comprobar que el resultado corresponde a lo que espera.

05

Ajustar el aire y el abrasivo

El ajuste correcto es lo que marca la diferencia entre un trabajo mediocre y un resultado impecable. El secreto cabe en dos frases.

⭐ El buen reflejo

Apenas debe ver salir el abrasivo. Para ganar eficacia, aumente la presión de aire en lugar del caudal de abrasivo.

Válvula micrométrica de ajuste del caudal de abrasivo: accionar de 1/8 en 1/8 de vuelta

Ajustar el caudal de abrasivo

1. Abra la válvula de abrasivo muy progresivamente, 1/8 de vuelta cada vez. Es fundamental.
2. Observe el chorro a la salida de la boquilla: apenas debe ver el abrasivo. Si sale a borbotones o a golpes, está poniendo demasiado.
3. Ajuste en pequeños incrementos hasta encontrar la dosis adecuada para su soporte.

Ajustar la presión de aire

La presión de trabajo se ajusta entre 0,5 y 8 bar según el tipo de trabajo, directamente en el regulador:

Aerogommage

Menos de 3 bar. Para soportes delicados: madera, piedra blanda, fundición. Decapado suave y preciso.

Chorreado

De 3 a 8 bar. Para soportes resistentes: metal, forja, superficies oxidadas. Decapado agresivo.

!

Demasiado abrasivo = menos rendimiento

Parece contradictorio, pero un caudal de abrasivo demasiado elevado hace que la arena salga a borbotones y reduce la eficacia. Menos es más.

06

Cambiar el portaboquillas

Su VSX Pocket se entrega con una boquilla de carburo de tungsteno montada de origen dentro del portaboquillas. No tiene que hacer nada para utilizar esta configuración. Solo querrá cambiar de portaboquillas para pasar a las boquillas de cerámica (portaboquillas específico).

i

Conviene saber

La boquilla de carburo de tungsteno de origen ya está dentro del portaboquillas suministrado con su máquina. Para sustituirla o cambiar de diámetro, basta con extraerla del interior del portaboquillas, sin tocar el propio portaboquillas.

Pasar a las boquillas de cerámica: cambiar de portaboquillas

Si desea utilizar boquillas de cerámica (por ejemplo, para un trabajo muy preciso o con diámetros pequeños), debe sustituir el portaboquillas de origen por el portaboquillas especial para cerámica.

1. Desenrosque la abrazadera del extremo de la manguera de chorreado.
2. Retire el portaboquillas de origen (con su boquilla de carburo de tungsteno dentro) y guárdelo cuidadosamente.
3. Introduzca el portaboquillas especial para cerámica en la manguera.
4. Vuelva a apretar la abrazadera firmemente.

¿Qué boquilla para qué compresor?

Compresor de 50-100 L 2-3 CV

Boquilla de 2 mm (ideal Pocket)

Compresor de 100 L 3 CV

Boquilla de 2 o 2,5 mm

Compresor de 4 CV monofásico

Boquilla de 2,5 o 3 mm

07

Detener y reanudar el trabajo

Para no dañar su máquina, respete el orden de las operaciones al detenerla y al reanudar el trabajo.

Detener el chorreado

1. Cierre primero la válvula de abrasivo.
2. Cierre a continuación la válvula general.
3. Deje que la máquina se despresurice: el aire y el abrasivo que quedan en la manguera se vaciarán por el portaboquillas.
4. Espere a que no salga nada más por la boquilla: la máquina estará entonces completamente despresurizada.

Reanudar el chorreado

1. Abra la válvula general para volver a alimentar la máquina.
2. Sus ajustes de aire y abrasivo se conservan: la máquina arranca exactamente con los mismos ajustes que tenía antes de la parada.

i

Ventaja VSX

En la VSX Pocket, sus ajustes se mantienen entre una sesión y otra. Gana un tiempo valioso cada vez que reanuda el trabajo.

08

Rellenar el abrasivo

¿Se vacía el depósito? Así se recarga con total seguridad, en 6 pasos.

1. Cierre la válvula general de la máquina.
2. Desconecte el compresor de su chorreadora.
3. Abra el tapón de llenado situado en la parte superior del depósito.
4. Vierta el abrasivo en el depósito (granulometría ≤ 0,6 mm obligatoriamente).
5. Vuelva a cerrar bien el tapón.
6. Vuelva a conectar el compresor y abra de nuevo la válvula general.

!

¿Qué abrasivo utilizar?

Únicamente abrasivos homologados, sin sílice ni aluminio, con granulometría inferior a 0,6 mm. Nuestra referencia: el Garnet.

09

Vaciado y limpieza

Para preservar la vida útil de su máquina, vacíe siempre el abrasivo después de usarla. Es el error n.º 1 de los principiantes.

!

Regla de oro

No olvide vaciar el abrasivo de la máquina después de cada uso. De lo contrario, el abrasivo puede apelmazarse en el depósito con la humedad, lo que provocará atascos en el siguiente uso.

Procedimiento completo de vaciado

1. Desconecte la manguera de alimentación presionando la arandela de la unión simple cilíndrica para soltar la manguera azul.
2. Desmonte la contratuerca situada bajo el depósito con una llave inglesa. Truco: coloque la máquina en alto (sobre una mesa) para facilitar la operación.
3. Coloque un recipiente bajo el depósito para recoger el abrasivo restante.
4. Retire el conjunto formado por la válvula micrométrica, la T mezcladora y la manguera de chorreado.
5. Vacíe completamente el depósito.
6. Limpie la T mezcladora con una pistola de soplado para eliminar todos los residuos.
7. Compruebe que la manguera de chorreado ya no contiene abrasivo.
8. Vuelva a montar todas las piezas una vez que la máquina esté limpia y seca.

Mantenimiento diario rápido

• Vacíe el abrasivo del depósito después de cada uso.
• Limpie el interior y el exterior de la máquina con la pistola de soplado.
• Utilice exclusivamente piezas y accesorios originales VSX.
• Guarde la máquina en un lugar seco.

10

Resolución de averías: qué hacer si...

El 90 % de los problemas se resuelven en 5 minutos con estas soluciones. Si nada funciona, nuestro servicio posventa le atiende de lunes a sábado.

¿Qué diferencia hay entre las boquillas de carburo de tungsteno y las de cerámica?

Los dos tipos de boquillas tienen sus ventajas:

• Boquillas de carburo de tungsteno (montada de origen en su VSX Pocket): vida útil muy larga, ideales para un uso regular o intensivo. El portaboquillas de origen admite todos los tamaños.
• Boquillas de cerámica: más ligeras y económicas, ideales para trabajos puntuales o de precisión. Requieren un portaboquillas específico que se compra por separado.

Mi máscara de doble filtro está rayada

Causa probable: ha trabajado sin poner una película protectora en la visera de la máscara.

Solución preventiva:

• Pegue siempre una película protectora (suministradas con su máscara) en la visera antes de cada uso.
• Sustituya la película en cuanto esté demasiado rayada y dificulte la visibilidad: es un consumible.
• Sin película, el abrasivo acaba rayando de forma permanente la visera de la máscara, que queda inutilizable.

Películas protectoras de recambio disponibles en nuestro servicio posventa.

El abrasivo sale a borbotones o a golpes

Causa probable: válvula de abrasivo demasiado abierta, o abrasivo húmedo.

Soluciones:

• Cierre y vuelva a abrir la válvula de abrasivo 1/8 de vuelta cada vez. Apenas debe ver salir el abrasivo.
• Compruebe que su abrasivo no esté húmedo. Guárdelo siempre en un lugar seco.
• Si está húmedo: purgue su compresor e instale un secador de aire si es necesario.

Atasco en la manguera (el abrasivo sale a tirones)

Causa probable: atasco a la altura de la T mezcladora.

Solución:

• Cierre la válvula general y despresurice completamente la máquina.
• Desenrosque la contratuerca situada encima de la válvula de ajuste del abrasivo.
• Deje que se vacíe el abrasivo contenido en el depósito.
• Limpie la válvula de abrasivo y la T mezcladora con la pistola de soplado.
• Compruebe que la manguera de chorreado esté bien vacía.
• Vuelva a montar cuidadosamente los componentes.

El abrasivo está húmedo o se apelmaza

Causa probable: entorno húmedo o compresor sin purgar.

Soluciones:

• Guarde su abrasivo en un lugar seco, en una bolsa hermética o en un local sin humedad.
• Evite trabajar en condiciones muy húmedas (lluvia intensa, niebla, taller húmedo).
• Purgue regularmente el depósito de su compresor.
• Instale un secador de aire entre el compresor y la chorreadora si es necesario.

Una pieza está desgastada o rota

Principales piezas de desgaste:

• Boquillas de carburo de tungsteno o de cerámica
• Racor estriado
• T mezcladora
• Válvula micrométrica de abrasivo
• Manguera de chorreado

Todas estas piezas están disponibles en VSX. Contacte con nuestro servicio posventa enviando fotos para obtener un presupuesto rápido.

Importante: utilice únicamente piezas y accesorios originales VSX; de lo contrario, se anulará la garantía de 10 años.

La máquina no arranca / no hay presión

Comprobaciones que debe realizar por orden:

• Compruebe que su compresor esté en marcha y cargado de presión.
• Compruebe que la manguera de aire esté conectada al racor directo (no al regulado) del compresor.
• Asegúrese de que la válvula general esté abierta.
• Compruebe la presión en el regulador de la máquina.
• Inspeccione la manguera de aire para detectar posibles fugas o pliegues.

Si todo está bien y nada funciona, llame a nuestro servicio posventa al +33 6 37 86 80 22.

¿Qué abrasivo utilizar?

Granulometría obligatoria: inferior a 0,6 mm.

Abrasivos compatibles:

• Garnet (nuestra referencia): polivalente, económico, rendimiento constante.
• Microesferas de vidrio: para el microgranallado y los acabados satinados.
• Bicarbonato: para superficies muy delicadas y limpiezas suaves.
• Cáscara de nuez: decapado 100 % natural, ideal en madera sensible.

Prohibido: abrasivos que contengan sílice o aluminio.

¿Qué granulometría de Garnet elegir?

La elección de la granulometría depende del soporte:

• Garnet 80 Mesh: para maderas resinosas (abeto, pino) y piedra blanda.
• Garnet 120 Mesh: para maderas duras (roble, castaño). El más polivalente.
• Garnet 200 Mesh: para maderas muy duras o piezas muy finas.

En caso de duda, el Garnet 120 Mesh es el abrasivo todoterreno.

11

Servicio posventa, garantía y piezas de recambio

Su VSX Pocket tiene una garantía de 10 años. Nuestro equipo técnico le atiende de lunes a sábado para acompañarle durante toda la vida útil de su máquina.

Nuestro compromiso VSX

• Garantía de 10 años en la chorreadora VSX Pocket
• Piezas de recambio disponibles a precio preferente para nuestros clientes
• Servicio posventa humano en el +33 6 37 86 80 22, de lunes a sábado
• Taller en Francia (Ardèche) para las reparaciones
• Conformidad CE y homologación francesa

¿Cómo contactar con el servicio posventa?

📞 Por teléfono

+33 6 37 86 80 22
De lunes a sábado
Asesoramiento técnico gratuito

📧 Por correo electrónico

sav.vsx@gmail.com
Adjunte fotos
Presupuesto rápido de piezas

🔒 Contenido exclusivo para clientes

Vídeo de presentación reservado a los compradores

Cada VSX Pocket se entrega con su guía en vídeo completa: desembalaje, puesta en marcha y primeros pasos grabados por nuestro equipo. Reciba el enlace de acceso en cuanto se valide su pedido.

Acceso desbloqueado tras el pedido

Se envía un vídeo detallado por correo electrónico en cuanto se confirma su compra, con demostraciones exclusivas.

Pedir la VSX Pocket

Demostraciones grabadas en el taller

Acceso de por vida, en todos sus dispositivos

Trucos de profesional inéditos

¿Tiene alguna pregunta sobre su máquina?

Nuestro equipo técnico le acompaña de lunes a sábado. Asesoramiento gratuito, sin importar cuándo compró su máquina.

📞 +33 6 37 86 80 22 ✉️ Contactar con el servicio posventa

VSX SAS · 500 Chemin des Traverses · 07200 Lachapelle sous Aubenas

SAS con un capital de 50 000 € · Chorreadoras de aerogommage fabricadas en Francia 🇫🇷
